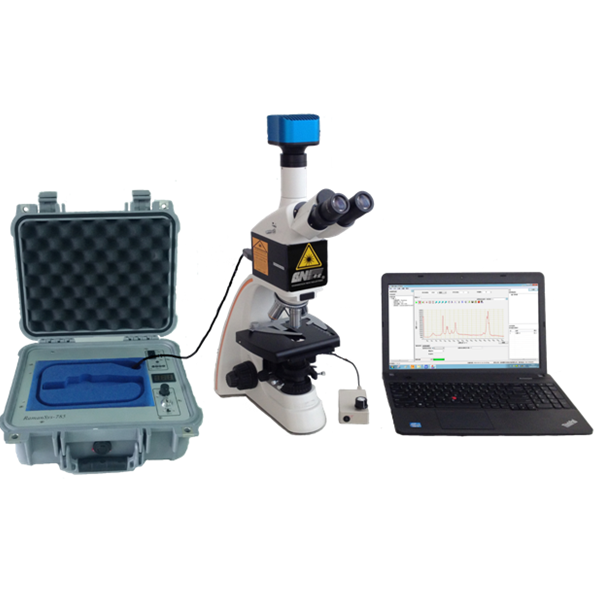

Das Mikro -Raman -Spektrometer mit Visualisierung der genauen Positionierung ermöglicht die Erkennung des Raman -Signals auf einer verschiedenen Probenoberfläche, und der Zustand des Mikrobereichs wird gleichzeitig auf dem Computer angezeigt. Das System besteht aus der Optimierung des konfokalen mikroskopischen Moduls und des hochwertigen Raman -Erkennungssystems, wobei die Genauigkeit des optischen Designs der Unendlichkeit des optischen Mikrosystems, der Optimierung des optischen Pfadkonstruktion und der Kombination aus flexibles Modul entspricht. Außerdem bietet CNI aufrichtig einen hochwertigen UV -Laser, grünen Laser, IR -Laser, Laserleistung Messgerät, Laserbrillen und Spektrometerausrüstung, die die Nachfrage der Kunden befriedigen können.
Merkmale
- Einstellbarer Laser mit stabiler Frequenz, Vermeiden Sie die Wellenlänge und Schädigung von Proben.
- Optimierung des konfokalen Moduls, um sicherzustellen, dass die Fokusebene des Lasers und die Fokusebene des objektiven Konfokalen.
- Optimierung des konfokalen Moduls, um sicherzustellen, dass die Fokusebene des Lasers und die Fokusebene des objektiven Konfokalen.
- Modulares Design, Selbstorganisation, einfache Betrieb und leicht zu tragen.
- Der Wellenlängenbereich und die Auflösung können angepasst werden.
Anwendungen
- Identifizieren Sie Mikrometerverunreinigungen der Pillen und beschreiben Sie die Verteilung.
- Unterscheiden Sie den effektiven Wirkstoff und das Zubehör in Pillen. Beschreibung der Verteilung und Dichte des Auftretens.
- Positionierung genau die Grenze verschiedener Partikel in Erz oder Künsten.
- Beschreibung und Lokalisierung von Material, das in Mineral oder Gestein enthalten ist.
- Die Identifizierung von Spurenmaterialnachweisen wie Arzneimittel, Medizin, Sprengstoff, Textil und so weiter.
Spezifikationen
|
111111111111Microscope
|
|
Microscope model
|
GMM-580
|
|
Z-axis focusing system
|
Coarse and fine Coaxial focus
Minimum graduation: 2μm,
Limit stopper device
|
|
X/Y Mobile stages size
|
210mm*140mm
|
|
Stage moving range
|
50mm*75mm
|
|
Camera
|
5 Megapixel Imaging System ISH500 (Optional)
|
|
Microscope objective
|
5X-100X (Optional)
|
|
|
| Kamera |
|
Chip
|
CMOS, colorized, progressive scanning
|
|
Chip size
|
1/2.5 inch
|
|
Effective pixels
|
5 million
|
|
Pixels size
|
2.2μm*2.2μm
|
|
Max Resolution (H×V)
|
2592*1944
|
|
Frame rate
|
5fps(2592 × 1944 full resolution); 21fps(1280*960);
25fps (1024 × 768); 38fps (640 × 480)
|
|
Color depth
|
24 bit
|
|
Noise of amplitude
|
54 dB
|
|
Operating temperature(°C)
|
0-60
|
|
Data interface
|
High speed USB2.0
|
|
Lens mount
|
Standard C-mount
|
|
| Laser |
|
Wavelength (nm)
|
405±0.5
|
532±0.5
|
785±0.3
|
|
Mode
|
Single
|
Single
|
Single
|
|
Spectral line width (cm-1)
|
-
|
<0.5
|
<2
|
|
Output power (mW)
|
1-500
|
1-1000
|
>350, >450
|
|
Power stability (pk-pk, 4 hours)
|
<2%
|
<1%,<3%,<5%
|
<2%
|
|
Parameter of fiber
|
100um 0.22NA
|
100um 0.22NA
|
100um 0.22NA
|
|
Noise of amplitude (rms)
|
-
|
<0.5%
|
<0.5%,<1%
|
|
Operating mode
|
CW
|
CW
|
CW
|
|
Warm-up time (minutes)
|
<5
|
<10
|
<5
|
|
Operating temperature (℃)
|
10-35
|
15-35
|
10-40
|
|
Expected lifetime (hours)
|
10000
|
10000
|
10000
|
|
Warranty
|
1 year
|
1 year
|
1 year
|
|
|
| Spektrometer |
|
Wavelength range
|
405-500nm
(405nm excitation)
|
532-700nm
(532nm excitation)
|
785-1100nm
(785nm excitation)
|
|
Optical resolution
|
18-24cm-1
(405nm excitation)
|
8-12cm-1
(532nm excitation)
|
5-8cm-1
(785nm excitation)
|
|
Pixels
|
2048 pixels
|
|
Pixels size
|
14um*14um
|
|
Dimensions (mm)
|
149*109*50
|
|
Weight (g)
|
1000
|
|
Signal-to-noise ratio
|
1000:1
|
|
Integration time
|
17ms-10s
|
|
Power consumption
|
450mA@5VDC
|
|
Data transfer speed
|
Full scans into memory every 4 milliseconds with USB 2.0
Full scans into memory every 18 milliseconds with USB 1.1
|
|
Inputs/outputs
|
5 inputs and 5 outputs (opto-isolator inputs/outputs)
|
|
Analog channels
|
One 12 analog input one 12 analog output
|
|
Connector
|
30pin connector
|
|
|
| Raman -Sonde |
|
Excitation wavelength (nm)
|
405
|
532
|
785
|
|
Probe focus length (mm)
|
7.5
|
|
Probe main material
|
Probe material is 2A12 after Blackening; Stainless steel detector tip
|
|
Fiber configuration
|
Two single fiber (100um excitation fiber, 200um optical fiber for collecting light); N.A.=0.22, PVC/metal sheath; 1m Length
|
|
|
| Software |
|
Optical spectrum analysis
|
Spectral Analysis / Raman Analysis 2.0
|
|
Camera imaging
|
Imaging
|
|
Operating system
|
Windows XP/Win7 (32bits or 64 bits)
|
|
